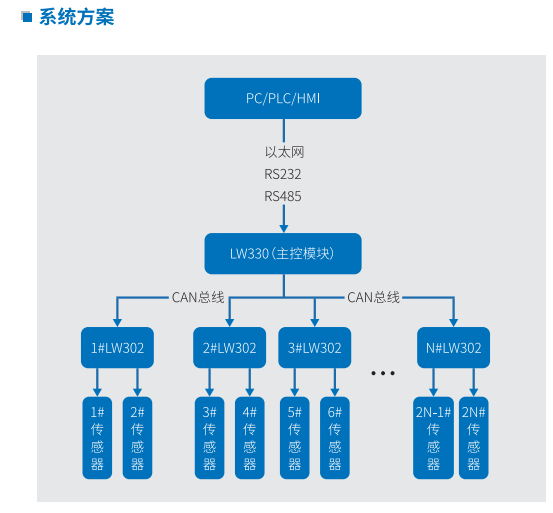

此方案以主控模块LW330和双通道称重LW302为例，主控LW330与LW302之间采用CAN总线通讯，LW330默认以20ms的周期自动把CAN总线上从站仪表的数据读取到LW330内部以D1001开始的数据区,每台仪表读取的数据包大小占用4个D区。PC、PLC或HMI(多个主站可同时从不同的接口访问主控模块里的数据)与LW330之间采用工业以太网或RS232或RS485通讯，读取LW330内部以D1000开始的数据区(如有N个从站,读取长度为4N)，即可一次性读取完所有从站的数据，即使采用RS485接口也可以实现重量数据和状态信息的快速采集。
产品介绍：
KZ330称重数据采集系统采用组件化设计，该系统由主控通讯模块和若干个称重模块组成,主控通讯模块和称重模块之间采用成熟 AN总线技术连接，可有效减少现场布线,且接入的称重模块数量最多可达127个,用户可根据系统的要求来选择不同数量的模行灵活搭配，以最佳的性价比来完成控制系统的要求。
可竹自动化科技有限公司拥有成熟软硬件研发团队，

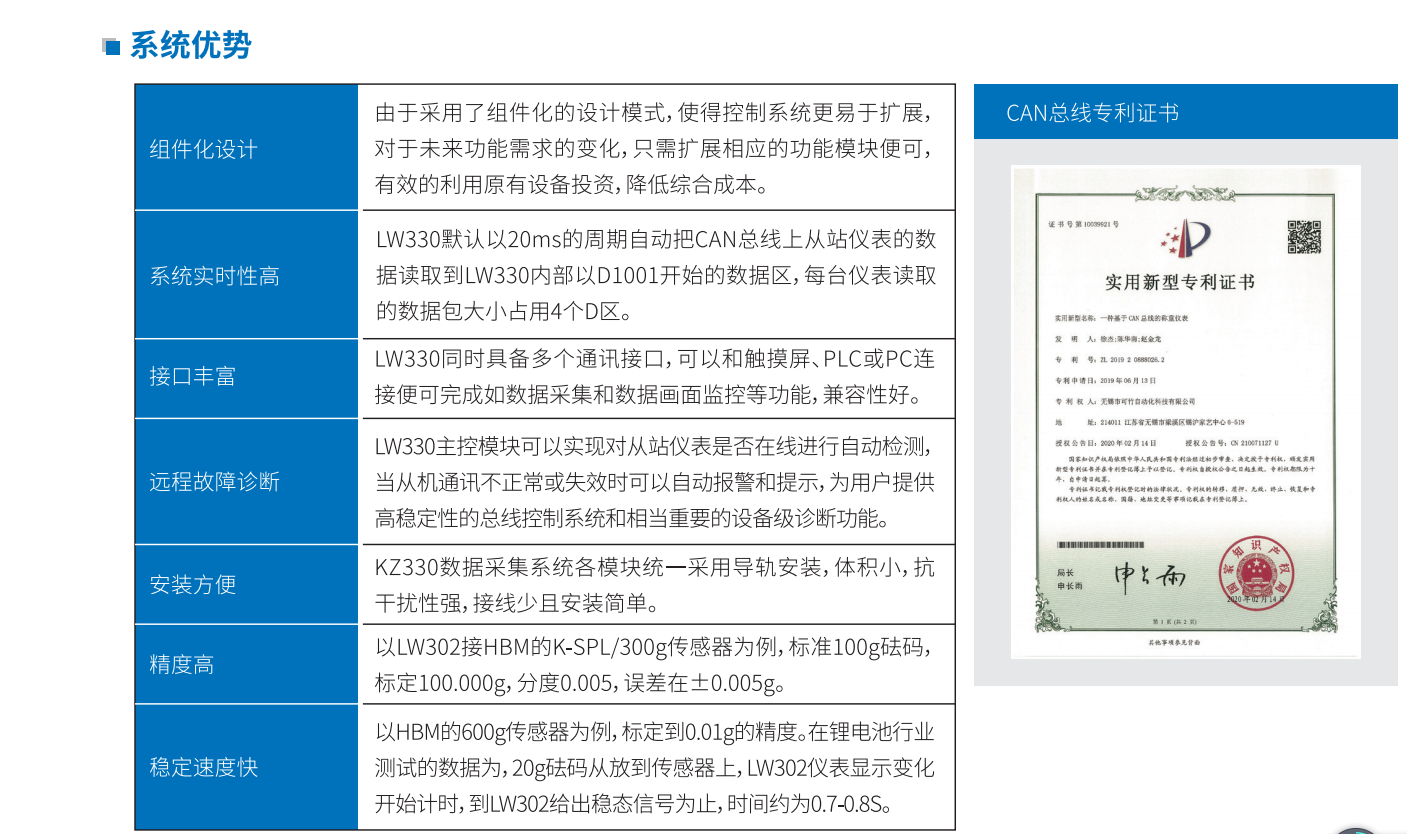

标准人机接口
远程智能快速故障诊断
现场总线极速，系统数据采集实时性强
扩展性好，称重仪表等从模块可直接接入
组件化设计、即可分布式安装又可集中式安装
可实现小砝码标定大量程
|
工作电源 |
DC24V( 18-36V ) |
功率 |
≤5W |
| 重 量 | 约0.2kg | 称重处理 | AD通道;2通道 |
| 通讯接口 |
COM1:RS232,COM2:RS485 |
采样速率 | 最高400次/秒 |
| 重量显示 |
ABS外壳，带显示屏和操作面板 |
温度系数 |
≤5ppm/℃ |
| 安装方式 | 导轨式安装 | 其他 |
无 |
